Перегонное устройство «банки»

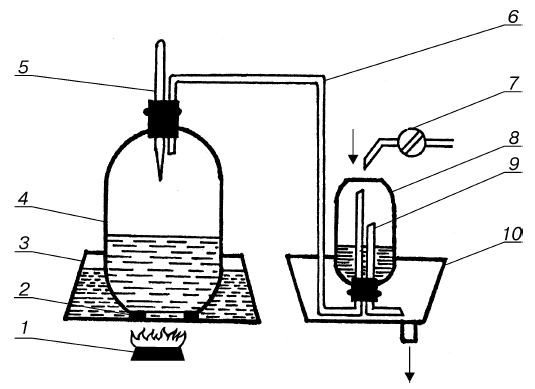

Данное устройство состоит из двух стеклянных банок емкостью 10 л и 3 л (рис. 6). Десятилитровая банка (4) нужна для нагревания спиртосодержащей жидкости, а трехлитровая (8) служит холодильником.

Большую банку на 1/2 заполняют брагой и помещают на водяную баню (3) – таз, наполненный водой, стоящий на электроплитке или газовой горелке (1). Банку закрывают пробкой с отверстиями для термометра (5) и трубки (6). Маленькую банку закрывают пробкой с отверстиями для трубок (6) и (9) и переворачивают. Трубка (6) имеет большую длину, доходящую почти до дна банки (8), по ней спиртосодержащие пары попадают в холодильник, конденсируются на стенках банки и стекают вниз. Для большей эффективности банку-холодильник помещают под струю холодной воды (7) в раковину (10). Холодильник можно также установить на треноге (на рис. не показано). Трубка (9) служит для выравнивания давления внутри холодильника. Часть спиртосодержащих паров (не успевших сконденсироваться) будет выходить через трубку наружу; их можно уловить, если на конце трубки поставить водяной затор (емкость с водой), тогда спирт будет растворяться в воде, а затем эту жидкость можно будет перелить в брагу и впоследствии перегнать.

Рис. 6
